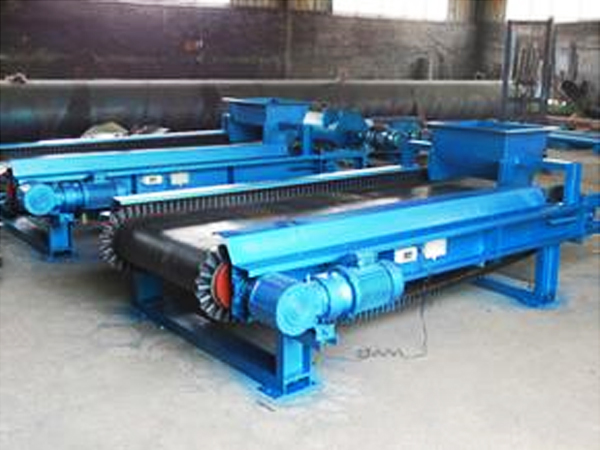

定量給料機
工作原理
定量給料機采用整機型稱重架，物料自尾部受料段落下，在皮帶運行下通過秤體的稱重段，稱重傳感器和測速傳感器分別測出物料的瞬時重量和運行速度，送往稱重控制器（TW802）進行處理，得到物料的瞬時流量，并經過軟件計算后輸出PID控制信號，控制給料設備，使物料的流量達到設定的要求。
配料皮帶秤技術特點
1、單點懸浮稱重平臺；“工字型單點式”設計使得秤臺更具有穩定性和抗偏載性能，使皮帶秤的長期穩定性更得以保證。
2、皮帶秤專用直聯減速機傳動裝置，傳動效率高，設備故障率低，維護量小。
3、秤架驅動輪采用獨特的曲線設計以及包膠工藝，保證皮帶運行穩定，不打滑，不跑偏；
4、系列產品采用的雙杠桿雙托輥秤架，使皮帶運行時對秤架產生的有害水平分力的影響相互抵消，采用了兩組稱重托輥，使被稱重的皮帶長度增加。有效荷重增大，有利于稱重。秤架穩定性好，對物料波動、大塊料運輸有較好的適應性，精度高。
5、給料能力為0.05m3/h-1000m3/h。輸送帶寬300mm-1800mm。滾筒中心距1000mm-8000mm，具體尺寸可按用戶要求定做。
技術參數
動態計量精度 | ±0.25%、±0.5% |
配料控制精度 | ±0.5%、±1% |
配料控制范圍 | 0.1～400t/h |
皮帶寬度 | 500、650、800、1000、1200 、1400、1600、1800 |
附：簡略選型表
規格型號 | 帶寬 | 流量范圍（m3/h） | 計量精度 |
DEL/M03 | 300 | 0.05～0.5 | 優于0.5％ |
DEL/M05 | 500 | 1～10 | 優于0.5％ |
DEL/M06 | 650 | 2～20 | 優于0.5％ |
DEL/M08 | 800 | 2～30 | 優于0.5％ |
DEL/M10 | 1000 | 5～100 | 優于0.5％ |
DEL/M12 | 1200 | 10～200 | 優于0.5％ |
DEL/M14 | 1400 | 30～300 | 優于0.5％ |
DEL/M16 | 1600 | 50～500 | 優于0.5％ |
DEL/M18 | 1800 | 100～1000 | 優于0.5％ |
